Descripción

Cargador de batería de subestación tecnología 110VDC SCR

Descripción del producto

Serie PZDK de interruptor de alta frecuencia DC Power System

General

El sistema de alimentación de CC de conmutador de alta frecuencia serie PZDK se puede utilizar como fuente de alimentación de CC para la señal de control, el mecanismo de operación electromagnética de la subestación y la planta de energía grande. Son una nueva generación de productos que están especialmente diseñados teniendo en cuenta los requisitos de alta confiabilidad e inteligencia en el sistema de potencia. Es el producto actualizado para el dispositivo de CC actual y el sustituto del producto importado.

Los productos tienen las ventajas de una alta confiabilidad y una gran inteligencia, que consisten en muchos módulos de fuente de alimentación de conmutadores de alta frecuencia independientes. Los módulos son de acoplamiento activo, lo que hace que el mantenimiento y la revisión del sistema sean más fáciles y convenientes.

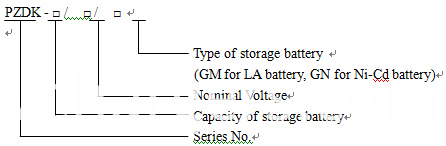

descripcion del modelo

Capacidad de almacenamiento de la batería:

Batería de almacenamiento de plomo: 10 ~ 3000Ah;

Batería de almacenamiento de níquel cadmio: 10-1000Ah

Voltaje nominal Voltaje de CC: 24V, 48V, 110V, 220V.

Solución de combinación de paneles

Panel de carga: 1 pc; control de alimentación y gabinete de montaje de la batería: 1pc; control: 6 circuitos, cierre: 6 circuitos, provistos de una batería de plomo ácido con capacidad de 65Ah y un solo grupo de baterías con capacidad de menos de 65Ah. Puede equiparse con distribución y medición de corriente alterna.
Panel de carga: 1 pc; panel de control de alimentación: 1pc; gabinete de montaje de la batería: 1 ~ 2 piezas; control: 6 circuitos, cierre: 6 circuitos, provistos de una batería de plomo ácido con capacidad de 100 ~ 200Ah y un solo grupo de baterías con capacidad de menos de 100 ~ 200Ah.
Panel de carga: 1 pc; control de alimentación y gabinete de montaje de la batería: 2 pcs; control: circuitos 2 × 6, cierre: circuitos 2 × 6, provistos de una batería de plomo-ácido con capacidad de 200 ~ 400Ah y un solo grupo de baterías con capacidad de menos de 200 ~ 400Ah.
La solución y la configuración de la combinación de paneles se pueden diseñar de manera flexible según los requisitos de los clientes.

Principales características

Consistió en muchos módulos independientes, N + 1 de copia de seguridad. Al utilizar una tecnología de intercambio de corriente autónoma, el grado máximo de desequilibrio entre los módulos es inferior al 5%.
Los módulos de fuente de alimentación son enchufables en caliente, convenientes para el mantenimiento y la revisión.
Los módulos están en buen aislamiento, proporcionando un completo sistema de autoprotección.
En el sistema se utilizan buena seguridad, protección contra golpes de rayos de grado III y protección de alto aislamiento eléctrico.
Al utilizar la administración inteligente, el proceso automático completa, desde la carga, la carga de ecualización, la carga flotante hasta el cambio de módulos, y la compensación de temperatura hasta la masa de almacenamiento, prolonga la vida útil de la batería de almacenamiento.
El menú de operación de la unidad de monitoreo está en chino o inglés, pantalla intuitiva y fácil operación.
Cuatro funciones de tele-función, telemetría, tele-control, tele-señalización y tele-regulación, realizan la operación desatendida.
Configuración opcional: monitor de aislamiento, la patrulla de voltaje de una sola batería y la otra función.

Parámetro técnico

Voltaje de entrada: CA 380V ± 20% ;
Precisión de voltaje: ≤ ± 5%;
Precisión actual: ≤ ± 5%;
Ondulación: ≤ ± 5%;
Eficiencia: ≥92%;
Ruido: ≤ 50dB

información del pedido

Indique el tipo, especificación, color, tamaño del gabinete.
Se pueden diseñar requisitos especiales.
Requisito especial sobre la batería de almacenamiento, por favor especifique el fabricante.
Si se requiere la comunicación o el control remotos, especifique el método y la especificación.

PRODUCTOS POR GRUPO : Fuente de alimentación DC > Fuente de alimentación de respaldo

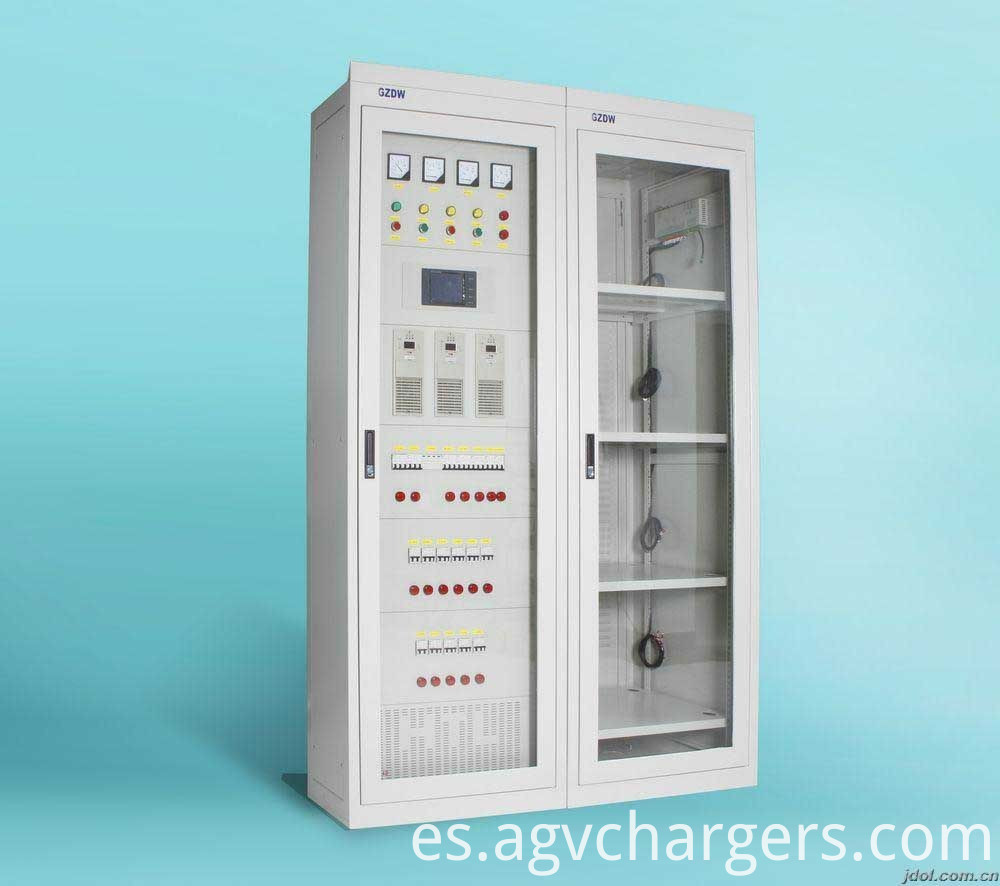

Imagen de Producto
